1.1 概述
中低壓母線發生短路故障時，所產生的電弧光對設備和人員會造成極大的傷害，按照我國現行的繼電保護設計標準，35kV及以下電壓等級的母線一般未裝設母線保護。然而，由于中低壓母線上的出現多，操作頻繁，三相導體線間距與大地的距離比較近，容易受到小動物的危害，設備制造質量比高壓設備差，設備絕緣老化和機械磨損，運行條件惡劣，系統運行條件改變，人為和操作錯誤原因，中低壓母線的故障幾率比高壓、超高壓母線高得多。但長期以來，人們對中低壓母線的保護一直不夠重視，大多采用帶有較大延時的后備保護來切除母線上的故障，往往使故障被發展、擴大，從而造成巨大地經濟損失。

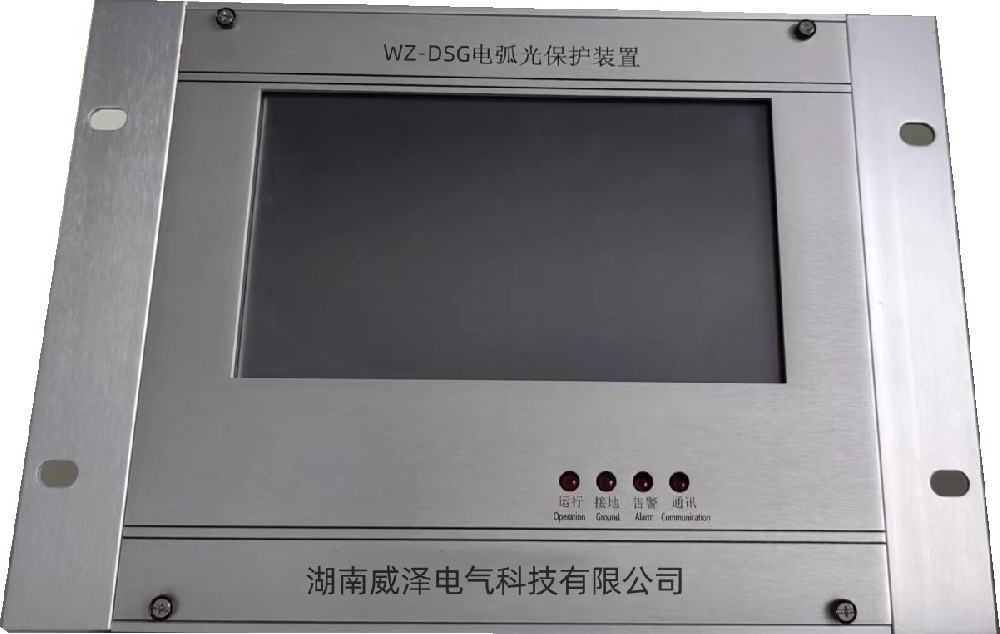

1.2 裝置特點
? 采用32位工業級微處理器，速度快，精度高，獨有的快速電流算法，保證電流判據的快速、可靠性。
? 主單元與采集單元之間具有光纖、通訊雙連接，既可快速傳遞故障弧光信號，又可進行數據傳輸；弧光信號可在采集單元之間串行船速，從而使監測點的數量可任意增加，大大減少了傳輸光纖的成本。
? 大屏幕液晶顯示，界面友好，操作簡便；全數字化設計，整定參數時無需撥碼開關及電位器等機械元件，精度高，無振動、磨損等隱患。
? 具有故障硬定位、軟定位功能。有事故記錄、故障錄波、遙信、電流測量、自檢等輔助功能。
? 主單元內置電源模塊、電流采集模塊，安裝使用方便，可靠性高。
? 動作判據可設置為弧光加電流或僅弧光?？蛇x的帶延時的電流保護，可作為開關柜的二級過流保護。
? 全金屬外殼設計，有效屏蔽外界電磁干擾，通過了“國家繼電器質量監督檢驗中心”的15項電磁兼容檢驗，嚴酷等級為IV級?；」馓筋^通過光纖和主設備無源連接，電氣隔離及抗干擾能力極強。
