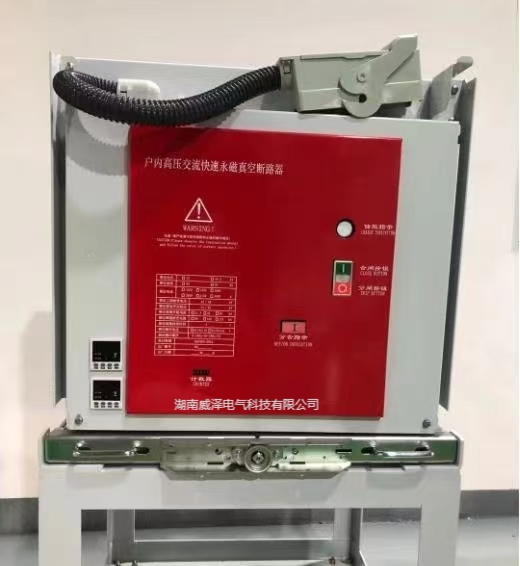

WZVFC-12型戶內高壓交流快速永磁真空斷路器，采用快速渦流斥力永磁操動機構，用于開合各種不同性質的電力負荷，適用于大中型工礦企業電網、城網、農網及鐵道等電網建設和改造工程中，尤其是用于在工作電流范圍內頻繁操作、需要快速切斷或關合負荷電流或故障電流的場合。該產品吸納國內外先進技術及工藝，將渦流斥力技術與永磁保持技術相結合，實現真空開關的快速分/合應用。通過不同的結構設計，可以實現大容量開斷、相控（過零）分合閘、以及與彈操機構斷路器尺寸完全一致的替代產品的成熟應用，真空滅弧室選用國內權威的寶光牌優質固封極柱產品，具有速度快、高可靠、智能化、壽命長、免維護等特點，使用時對周圍環境無污染，是綠色環保產品。
2.快速渦流永磁機構動作原理：
快速渦流斥力永磁保持機構主要有分/合閘電磁線圈、分/合閘保持磁鋼、渦流斥力傳動盤、永磁保持銜鐵、分/合閘儲能電容、高性能儲放電源模組及配套傳動機構組成。由高性能儲放電源模組將分/合閘儲能電容充電，通過浮充電路精確控制電容電壓；分/合閘動作時，通過脈沖電平信號觸發高性能儲放電源模組內可控硅導通，分/合閘儲能電容向分/合閘電磁線圈放電，電磁線圈產生的磁通，在渦流斥力傳動盤中感應渦流并與其磁場產生互斥作用，驅動其做上下運動從而通過配套傳動機構帶動絕緣拉桿及真空滅弧室動觸頭做分/合閘動作；當操動機構運動部件在渦流斥力的作用下達到分/合閘行程位置后，通過分/合閘保持磁鋼對永磁保持銜鐵的吸合作用使操動機構及滅弧室動觸頭穩定在分/合閘位置。用使操動機構及滅弧室動觸頭穩定在分/合閘位置。
