一、技術說明：

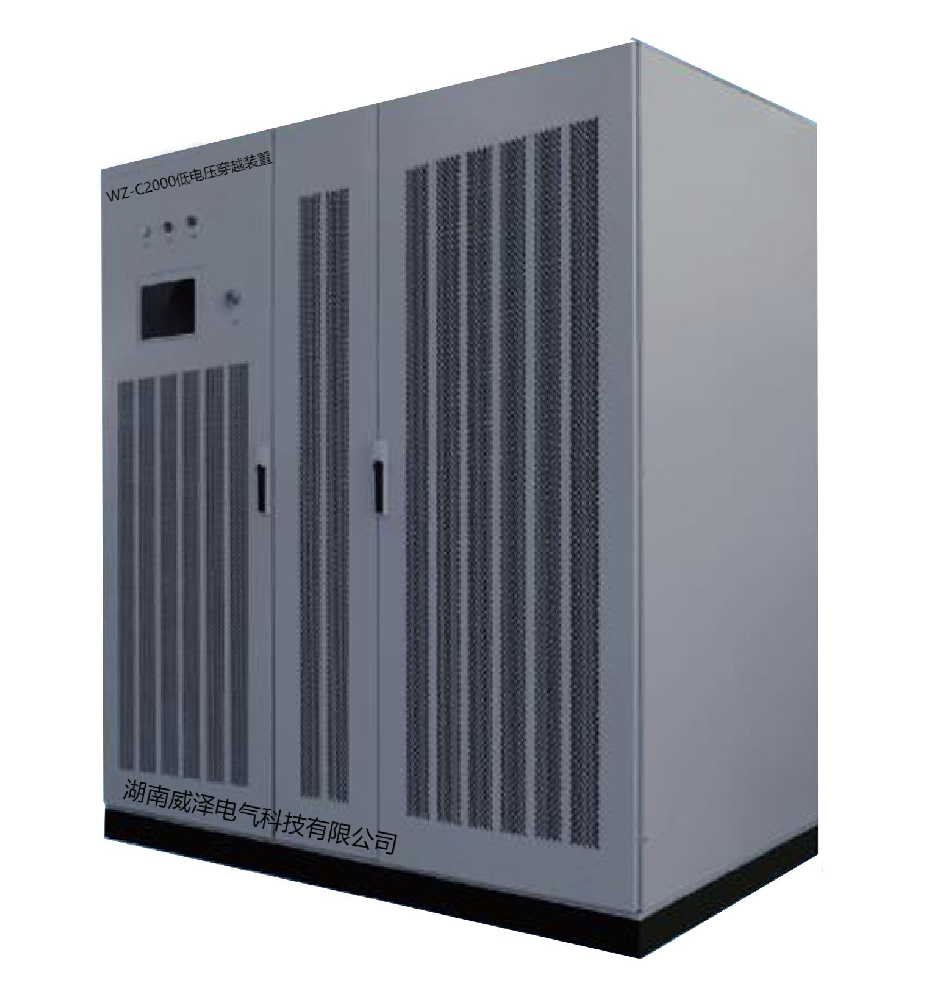

該裝置以實現變頻器系統在電網電壓暫降工況下的穩定運行為核心控制目標，通過動態調節直流母線電壓，確保變頻器及其驅動電機的轉速、功率及轉矩參數維持恒定。系統運行機制遵循以下技術原理：
1、并網待機模式，當裝置接入電網時，主斷路器與接觸器保持常閉狀態。在電網電壓正常工況下，電能通過交流饋電通道直接輸送至變頻器輸入端，此時裝置內部電力電子器件處于全旁路狀態，系統能量傳輸路徑不經過功率模塊。
2、電壓暫態響應機制，當檢測到電網電壓幅值跌落（導致直流側電壓同步下降）時，控制系統通過實時電壓矢量監測模塊捕捉跌落趨勢。
在10ms內激活由電感L1與智能功率模塊（IPM）構建的BOOST拓撲升壓電路，通過動態調節占空比將直流電壓提升至預設閾值，確保：
變頻器輸出功率穩定
電機電磁轉矩保持恒定
機械轉速維持設定值
供電通道無縫切換
交流供電通道與直流補償通道之間的能量路徑切換由IGBT橋臂實現，其動作響應時間≤1ms。該快速切換技術有效避免了傳統機械開關的暫態沖擊，確保電壓暫降期間變頻器控制系統持續穩定運行。
系統恢復邏輯，當電網電壓回升至額定值的90%并持續200ms后，控制系統執行退出序列：IPM模塊閉鎖→BOOST電路關斷→IGBT恢復旁路狀態。裝置自動切換回交流直供模式，同時保持對電網參數的持續監測。
本裝置采用雙DSP+FPGA架構的控制系統，具備<5ms的動態響應特性，可滿足GB/T 30137-2013標準規定的低電壓穿越要求，適用于0-85%電壓跌落深度、持續3000ms的復雜電網工況。
